CONSERTO DE FONTE LASER 150W



Fonte laser 150W, modelo HY-C150-Y3.

Mais um conserto que valeu o tempo envolvido, ótimo para relembrar vários conceitos sobre sistemas de modulação. Apesar da experiência adquirida ao longo dos anos, muitas vezes é preciso buscar novamente as literaturas para estudar determinados defeitos. O fato de já ter efetuado o consertos de outros equipamentos do mesmo modelo nem sempre é uma vantagem, pois sempre aparecem defeitos novos que acabam se tornando um desafio pessoal para o técnico que tem a oportunidade de aperfeiçoar o conhecimento técnico através da necessidade em analisar o circuito detalhadamente.



Vista interna da fonte laser.

Uma fonte laser na realidade é uma fonte chaveada que tem uma saída de alta tesão que varia de aproximadamente 20kV a 50kV, com uma corrente baixa na faixa de 20mA a 40mA. A diferença de uma fonte laser para uma fonte chaveada convencional é que uma fonte laser é possui malha de controle para corrente constante, ou seja, a corrente de saída é determinada através de uma interface e a tesão varia para atingir a corrente determinada. Isso torna este equipamento um tanto quanto perigoso, tanto na sua utilização como na manutenção.

Quando recebemos esta fonte para conserto, o cliente informou que já havia encaminhado a fonte para orçamento em outra empresa de manutenção. Até aí tudo bem, é compreensível o cliente fazer uma pesquisa de preços.

O modelo da fonte em questão possui uma placa separada, como se fosse um módulo híbrido, para o circuito de controle e modulação dos sinais. Fazendo uma análise preliminar da fonte, foi possível perceber que estavam faltando alguns componentes e outros substituídos por modelos com encapsulamento idêntico, porém totalmente incompatível com o circuito. Casos semelhantes estão ocorrendo com maior frequência. Entendemos essa prática como falta de ética profissional e um desrespeito com o cliente.



Circuito alterado para dificultar manutenções futuras.

Apesar do inconveniente, o conserto fluiu naturalmente. Com o diagrama eletrônico em mãos os circuitos foram remontados adequadamente dentro das especificações do fabricante e aos poucos a fonte foi sendo restabelecida.

Sinal com modulação incorreta.

Sinal com modulação correta.

Após restabelecer os circuitos, também efetuamos a substituição dos fly-backs que estavam danificados e certamente foram determinantes para o origem dos problemas.

Muitos fabricantes de fonte laser determinam a vida útil da fonte em horas de trabalho, no entanto, é possível aumentar a vida útil de uma fonte laser através de manutenções preventivas periódicas.

Algumas dicas importantes são:

• Certifique-se que a máquina onde a fonte está instalada possui um aterramento adequado;
• Mantenha a máquina em local livre de umidade, pois alta tensão e umidade não combinam;
• Limpe periodicamente as entradas e saídas de exaustão
• Inspecione o compartimento onde a fonte está instalada, se necessário aspire o pó acumulado;
• Solicite a um técnico uma visita para verificação de cabos, conectores e outros componentes que possam necessitar de manutenção periódica;

Muitas vezes não é dada a importância necessária para as manutenções preventivas, no entanto, é comum não haver uma fonte laser de backup para substituir rapidamente em caso de pane, causando um transtorno e atraso no trabalho que depende de um equipamento operacional. Se comparar os custos de uma máquina parada com os custos de uma manutenção preventiva, certamente as manutenções seriam realizadas com mais frequência.

Solicite um orçamento sem compromisso. Trabalhamos de forma transparente, buscando sempre a otimização dos recursos para garantir um serviço de qualidade com o melhor custo benefício para o cliente

REPARANDO ULTRASOM PARA APLICAÇÃO DE ENFEITES

Vista frontal de um máquina de aplicar enfeites por ultra-som.

Recentemente recebemos para conserto uma máquina de aplicar enfeites, bastante utilizada na indústria do calçado, que faz a soldagem do enfeite no material do calçado através de um processo por ultra-som. A máquina é pequena, de fácil utilização e também muito versátil. Importada da China e disponível para venda no Brasil, como todo equipamento eletrônico, está sujeita a apresentar defeitos e quando isto ocorrer, a equipe da Romatec está à disposição para solucionar o problema.

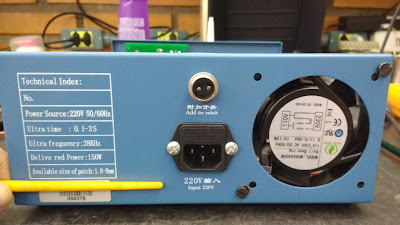

Vista traseira de um máquina de aplicar enfeites por ultra-som.

Na imagem abaixo é possível verificar a parte interna da máquina. Apesar de ser um projeto enxuto o circuito responsável por gerar os sinais de ultra-som são bem delicados, requer boa experiência e domínio das tecnologias empregadas nestes circuitos. Através de um oscilador e um conjunto ressonante as frequências de operação são geradas e enviadas para um amplificador de RF que por sua vez envia sinais ao transdutor piezoelétrico.

Vista interna do ultra-som.

O transdutor é uma das partes mais sensíveis desta máquina, não deve receber impactos fortes, ou seja, jamais deixar cair no chão e não bater com qualquer tipo de ferramenta. Se o transdutor sofrer algum impacto poderá ocorrer a quebra do elemento de piezoelétrico. Este elemento é um componente que não tem como "queimar", mas quebra facilmente. Ocorrendo a quebra, a substituição é extremamente complicada, pois a frequência de operação do ultra-som é sintonizada com a frequência de ressonância do elemento piezoelétrico, além disso outra complicação é que os transdutores não são importados separadamente, somente com uma maquina de ultra-som nova. Consequentemente não há reposição de forma rápida e baixo custo.

Detalhe do transdutor piezoelétrico.

Solicite um orçamento sem compromisso. Trabalhamos de forma transparente, buscando sempre a otimização dos recursos para garantir um serviço de qualidade com o melhor custo benefício para o cliente. Será um prazer atendê-lo.

SOBRE O CURSO DE MULTÍMETRO

Fique por dentro do que será abordado no curso de capacitação em multímetro que será realizado dia 31/08/2019: O uso do multímetro no âmbito da manutenção industrial.

Grandezas elétricas: Conceitos de grandezas elétricas que fazem parte do dia a dia dos profissionais da manutenção e que sempre estarão presentes nos circuitos elétricos e que não podem ser dissociadas.

Tipos de multímetros: Verificação e identificação dos vários modelos de multímetros, incluindo alicates amperímetros e instrumentos analógicos.

Ponteiras: Tão importante quanto o próprio instrumento de medição e disponíveis em diversos formatos para facilitar o dia a dia do profissional.

Categorias: Identificação das categorias que determinam o campo de utilização de cada instrumento e sua importância.

Escalas: Identificação das escalas para melhor adequação às medições.

Boas práticas: O que se deve ou não fazer com o instrumento.

Segurança: Identificação das situações de risco e modo de utilização seguro do instrumento.

Gestão da qualidade: Conhecer a relação entre um instrumento e os resultados do trabalho.

Atividades práticas: Medições de tensão, corrente, resistências, identificação de sinais modulados, comparações de instrumentos com leituras de valores médio ou reais, sinais de inversores de frenquência, motores eletrônicos, entre outros.

Visite nosso site, acompanhe nosso trabalho através do blog e fique por dentro das novidades, produtos e serviços que a Romatec oferece.

REPARANDO PROGRAMADOR P40SE

 Programador P40SE.

Olá!

Hoje vamos comentar sobre um programador do motor eletrônico P40SE, da Quick Rotan, que recebemos para conserto.

Este programador não é de uso obrigatório nos motores, no entanto, permite que o usuário possa habilitar ou desabilitar recursos, por exemplo, arremate no início e fim de costura, acionamento do corta fio e calcador, conforme a necessidade. Outra grande importância é poder identificar de forma simples defeitos ou falhas no funcionamento do motor através de erros apresentados no display.

O defeito informado pelo cliente foi a inoperância de algumas teclas e o display. Além dos componentes eletrônicos danificados que foram substituídos foram refeitas as soldas do cabo do display que apesar de funcional estavam bastante precárias. Vejam as soldas do cabo antes e depois do conserto.

Cabo do display com soldas precárias.



Cabo do display com soldas adequadas.

É comum identificar equipamentos que foram abertos por pessoas sem preparo técnico para realizar uma tentativa de reparo e que por falta de habilidade e ferramentas adequadas foram danificados desnecessariamente. Neste caso o chegou a queimar o PLC, do contrário o conserto seria inviável.

Solicite um orçamento sem compromisso. Trabalhamos de forma transparente, buscando sempre a otimização dos recursos para garantir um serviço de qualidade com o melhor custo benefício para o cliente. Teremos prazer em atendê-lo.

Visite nosso site, acompanhe nosso trabalho através do Blog e fique por dentro das novidades, produtos e serviços que a Romatec oferece.
