CONSERTO DE INVERSOR SOLAR SOLIS

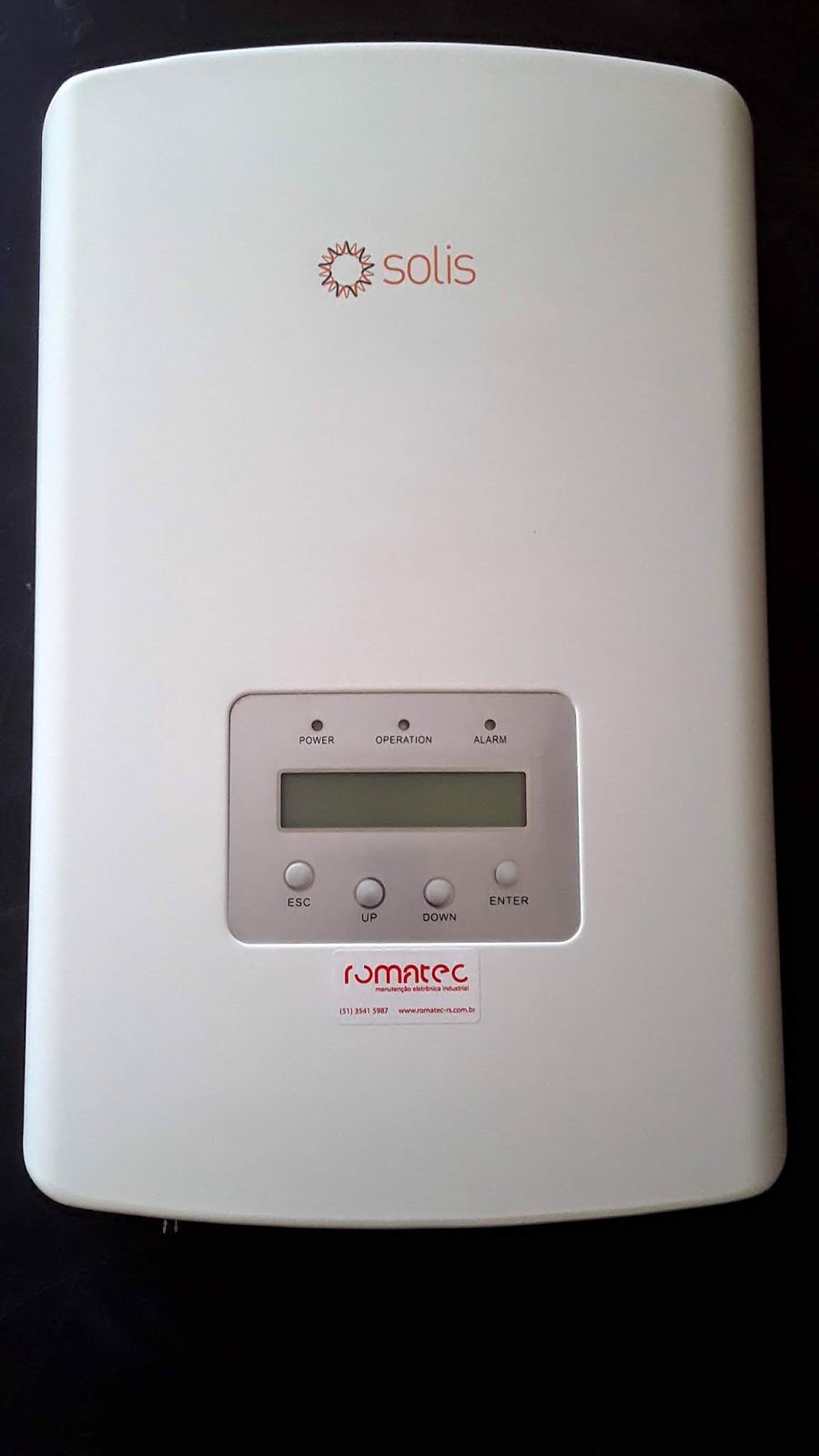

Inversor solar Solis.

A Romatc também realiza manutenção em inversores solar. Ainda que sejam equipamentos de fabricação recente e relativamente novos no mercado, o laboratório de manutenção da Romatec já está equipado e preparado para atender os clientes que precisarem de reparos em inversores solar.

Entre as ferramentas utilizadas nos reparos de inversor solar está um conversor de energia que permite simular a energia fornecida pelas placas solares. Com isto é possível realizar testes em bancada para certificar o funcionamento dos circuitos de acoplamento AC/DC, testes em regime de carga dos inversores, entre outros.

Na imagem acima podemos ver um inversor fabricado pela Solis. Um inversor muito bem construído, que permite fácil acesso para manutenção. A seguir podemos ver algumas imagens do circuito interno deste inversor.

Visão geral do circuito do inversor Solis.

Detalhe do circuito de potência.

Ao centro, circuito de processamento.

Detalhe dos circuitos de acoplamento AC e DC.

Detalhe dos indutores de potência.

Vista lateral do circuito de potência.

Solicite um orçamento sem compromisso. Trabalhamos de forma transparente, buscando sempre a otimização dos recursos para garantir um serviço de qualidade com o melhor custo benefício para o cliente. Teremos prazer em atendê-lo.

Visite nosso site, acompanhe nosso trabalho através do Blog e fique por dentro das novidades, produtos e serviços que a Romatec oferece.

MEMBRANAS E TECLADOS

Membrana para Programador JUKI, AMS-210D.

Membrana para Programador Ho Hsing C-300.

Membrana para máquina de fita gomada.

A Romatec dispõe de vários modelos de membranas, teclados flexíveis e frontais de CLPs e controladores eletrônicos. Nas imagens acima podemo ver alguns dos modelos disponíveis em nosso estoque. Também podemos fornecer membranas personalizadas conforme a necessidade do cliente.

Entre em contato e solicite um orçamento sem compromisso. Visite nosso site e acompanhe nosso trabalho através do Blog e fique por dentro das novidades, produtos e serviços que a Romatec oferece.

CONSERTANDO PROGRAMADORES ZOJE WR-502

Programadores Zoje WR-502

Esta semana recebemos de um único cliente uma remessa de oito programadores Zoje que retornaram de outra empresa de manutenção industrial.

Antes de iniciarmos os conserto, testamos cada um para identificar os defeitos. Entre os defeitos identificados a maior ocorrência foi do programador não ligar, não indicar errou falha na resposta do teclado (defeito mais comum). Ao iniciar os reparos um detalhe chamou muito nossa atenção, vários pontos de curto circuito nos terminais do microprocessador e no circuito integrado que multiplexa display e teclado. Observe nas imagens as mais notáveis:

Detalhe dos tesminais do microcontrolador.

Detalhe dos tesminais do microcontrolador.

Multiplexador de display e teclado.

Multiplexador de display e teclado.

Ao perceber a forma como os componentes estavam soldados, não exitamos, removemos os circuitos integrados para retirar o excesso de estanho, realizar os componentes e ressoldar adequadamente. Entre os oito programadores, apenas um deles não foi possível reparar, pois o curto circuito entre os terminais do microprocessador acabou danificando o componente, que possui firmware dedicado e não é fornecido pelo fabricante.

Depois de bastante trabalho o resultado é gratificante. Observe as imagens a seguir nosso trabalho:

Microcontrolador PLCC44 ressoldado.

Detalhe da ressolda no microcontrolador.

Multiplexador de display e teclado.

Conector do terminal de entrada do teclado.

O laboratório de manutenção da Romatec está equipado com as melhores ferramentas para retrabalho em circuitos SMD. Também mantém aperfeiçoamento constante dos técnicos para que possamos cada vez mais oferecer um serviço de qualidade com o melhor custo benefício.

O trabalho técnico especializado inicialmente pode parecer caro aos olhos do tomador do serviço, no entanto, o que é realmente caro é o custo de uma máquina parada. Neste sentido, reforçamos a importância de valorizar o serviço qualificado. O velho dito popular "o barato sai caro" ainda é válido.

Caso você tenha alguma dificuldade com este programador, entre em contato. Solicite um orçamento sem compromisso. Trabalhamos de forma transparente, realizando um serviço de qualidade, buscando sempre o melhor custo benefício para os nossos clientes.

Visite nosso site, acompanhe nosso trabalho através do Blog e fique por dentro das novidades, produtos e serviços que a Romatec oferece.

ULTRASOM PARA SOLDA EM TNT

Ultrasom para solda em TNT

Um dos trabalhos realizados pela Romatec é a manutenção em equipamentos de ultrasom, de uso industrial. Na imagem acima podemos ver um modelo utilizado em máquinas que realizam soldagem em TNT. O ultrasom também pode ser utilizado em outros materiais sintéticos, podendo ser aplicado para efetuar cortes, perfurações, soldagem, transferência de cor e realizar a gravação de relevos.

Este equipamento tem seu funcionamento baseado no princípio piezoelétrico, transformando energia elétrica (sinal elétrico) em energia mecânica (vibração mecânica). Para facilitar o entendimento, veja a imagem a seguir:

Fonte: http://wtpultrasonic.com.br/wp-content/uploads/2013/04/sistemadeultrason.jpg

Acessado em 06/12/2019.

Para conhecer um pouco mais deste equipamento vamos acompanhar as imagens seguintes:

Vista interna do gerador de ultrasom.

Vista fontal do gerador de ultrasom.

Placa principal do gerador (10 ~ 40kHz).

Placa do circuito de potência.

Transformador de saída.

Transformador de saída.

Neste conserto foi necessário realizar o conserto do transformador de saída, peça fundamental no equipamento. O serviço de rebobinagem do transformador foi realizado pela empresa Nisa Eletrônica, sob responsabilidade técnica do Sr. Ademir Resser, profissional com larga experiência na área de manutenção eletrônica especializado em rebobinagem de transformadores e indutores especiais. Para contratar os serviços da Nisa Eletrônica, ligue para (51) 35424479.

Caso você tenha alguma dificuldade ou precise se apoio para manutenção de equipamentos eletrônicos industriais, entre em contato conosco através do telefone (51) 35415987 ou pelo formulário de contato. Solicite um orçamento sem compromisso. Trabalhamos de forma transparente, realizando serviços de qualidade buscando sempre o melhor custo benefício para os nossos clientes.

Visite nosso site, acompanhe nosso trabalho através do Blog e fique por dentro das novidades, produtos e serviços que a Romatec oferece.

COMPONENTES ORIGINAIS JACK

Para garantir a qualidade nos serviços a Romatec trabalha sempre com componentes originais. Na imagem temos uma remessa recebida da Jack Sewing Machine Co., Ltd. São processadores e IGBTs com a qualidade garantida pela Jack.

Nosso compromisso é a satisfação dos nossos clientes, através de um trabalho transparente buscando sempre a otimização dos recursos.

Entre em contato conosco e seja nosso parceiro. Visite no Site, acompanhe nosso trabalho através do Blog e fique por dentro das novidades, produtos e serviços que a Romatec oferece.

PLACA DE CONTROLE - MOTOR ELETRÔNICO MD-4

Placa de controle carbonizada.

Placa de controle vista pelo outro lado.

Olá!

As imagens acima ilustram como ficou o estado de uma placa de controle e processamento utilizada em um motor eletrônico da Ho Hsing. Esta placa teve o circuito danificado em função de uma sobrecarga da saída de acionamento do calcador. Como o circuito danificou bastante e teve uma parte considerável da placa carbonizada, não houve condições para reparo porque a parte carbonizada ficou conduzindo. A solução foi efetuar a troca da placa por outra nova. No entanto, o modelo nova já possui algumas alterações no circuito que contemplam a otimização do circuito.

Placa de controle nova, vista pelo lado do processador.

Placa de controle nova, vista pelo lado de conexão do display.

Caso você tenha alguma dificuldade com este modelo de placa, entre em contato. Solicite um orçamento sem compromisso. Trabalhamos de forma transparente, realizando um serviço de qualidade e buscando sempre o melhor custo benefício para nossos clientes. Teremos prazer em lhe atender.

Visite nosso site, acompanhe nosso trabalho através do Blog e fique por dentro das novidades,produtos e serviços que a Romatec oferece.

ENCODER PARA SERVO MOTOR DIRECT DRIVE

Encoder Ho Hsing HSV-SC122004A

Encoder Ho Hsing HSV-122002

Ola!

Já está disponível no estoque da Romatec encoders HSV-SC122004A e HSV-122002 para servo motores e motores direct drive, respectivamente. Ambos acompanham o cabo de conexão que facilita a substituição, basta retirar o circuito danificado e substituir por um conjunto novinho.

Geralmente quando ocorre de enrolar linha na polia do motor, especialmente nos modelos direct drive, os primeiros componentes a serem danificados são os sensores hall que ficam na borda da placa. O disco do encoder também acaba sendo danificado, pois a medida que a linha enrola no eixo do motor o espaço entre o disco e o sensor óptico diminui a ponto de trancar o disco causando danos irreparáveis.

A Romatec também dispõe de discos para estes encoders. Caso você tenha a necessidade de reparar servo motores ou motores direct drive da Ho Hsing, estaremos à disposição para lhe auxiliar.

CAPA PARA POSICIONADOR HO HSING

Capa para posicionador Ho Hsing, modelos 500 e 600.

Olá!

A Romatec dispõe de capas (tampa) para os posicionadores, modelos 500 e 600, da Ho Hsing. As capas são originais fabricadas em material de alta qualidade e durabilidade. A vantagem de utilizar peças originais está na plena compatibilidade com o equipamento que será reparado. Assim, é possível garantir a qualidade e confiabilidade dos equipamentos Ho Hsing.

Precisando de apoio técnico para manutenção, entre em contato e solicite um orçamento sem compromisso.

Visite nosso site, acompanhe nosso trabalho através do Blog e fique por dentro das novidades, produtos e serviços que a Romatec oferece.

CONSERTO DE IHM FUJI UG230H

Olá!

Hoje foi o dia deste IHM FUJI receber a atenção das lentes. Trata-se do modelo UG230H, com tela monocromática de LCD com 5,7" e resolução de 320 x 240 pontos (QVGA).

Identificando os danos.

Antes de iniciar o reparo realizamos uma boa inspeção e logo identificamos várias partes quebradas no gabinete. Com isto, as placas internas acabaram com as conexões comprometidas e impedindo o funcionamento adequado. O display LCD também sofreu com os danos no gabinete.

Lateral que certamente recebeu o impacto.

 Suporte interna das placas quebrado.

A placa de controle do display LCD acabou danificando e precisou ser trocada. Já a placa onde ficam armazenados os parâmetros de configuração e programação não sofreu e permitiu que o reparo posse rápido, pois não houve a necessidade de reprogramar uma placa nova.

Detalhe do suporte danificado.



Pronto para substituição das peças novas.

Pronto para receber a tampa e iniciar os testes.

Testes após o reparo.

Apesar de estar bastante quebrado e com algumas partes internas comprometidas conseguimos reparar com certa tranquilidade. A maior dificuldade foi conseguir peças originais para substituir, no entanto,  após alguns dias devido ao tempo de importação das peças, foi possível efetuar a conclusão do trabalho com tranquilidade.

Precisando de apoio técnico para manutenção, entre em contato e solicite um orçamento sem compromisso. Trabalhamos de maneira transparente, focados na satisfação dos nossos clientes.

Visite nosso site, acompanhe nosso trabalho através do Blog e fique por dentro das novidades, produtos e serviços que a Romatec oferece.

COMPONENTE ORIGINAL HO HSING

Módulo IGBT Ho Hsing.

Conector Ho Hsing para calcador.

Olá!

Acaba de chegar uma nova remessa de módulos IGBTs e conectores para calcador da marca Ho Hsing. A Romatec tem a preocupação de utilizar em seus consertos somente módulos originais. Há uma série de componentes disponíveis no mercado brasileiro que parecem ser de qualidade, mas na prática não funcionam.

Estamos à disposição para fornecimento desses produtos. Entre em contato e faça um orçamento sem compromisso.

CONSERTO DE PROGRAMADOR ZOJE WR-502

Programado Zoje, WR-502

Olá!

Os comentários de hoje são relacionados ao conserto de um programador da Zoje, modelo WR-502. Neste painel é possível ativar e ajustar de forma rápida o funcionamento dos acessórios, costura programada e velocidade máxima do motor.

A imagem abaixo ilustra o estado real de como este programador chegou para conserto. Nota-se a membrada danificada e sem a proteção do display.

Detalhe da membrana danificada.

Além da membrana este programador estava totalmente inoperante. Com problema no firmware do microcontrolador, ao conectar o painel na caixa de comando era exibido Erro 301. Este erro está relacionado à falha de comunicação do painel com a caixa de comando.

Como de costume, logo após abrir o equipamento, realizamos uma limpeza geral para facilitar a identificação dos defeitos e dar condições adequadas para realizar o reparo. Abaixo temos imagens que mostram a placa completa do programador.

Vista superior da placa.

Vista inferior da placa.

Realizamos o reparo efetuando a atualização do firmware que estava corrompido, descarregando novamente as configurações de fábrica. Na sequência efetuamos a troca da membrana que tem um sistema de conexão bem delicado, pois é fabricada com um material flexível e impresso com tinta condutiva. É importante conectar e desconectar o mínimo possível para garantir maior durabilidade da membrana.

Após o conserto, iniciaram os testes para verificar e confirmar o pleno funcionamento do mesmo. Durante os testes notamos que havia certa instabilidade, eventualmente não respondia aos comandos de algumas teclas. Neste momento começou uma pesquisa mais detalhada em busca do problema. Depois de alguns minutos de verificação identificamos uma solda fria em um resistor. Vejam na imagem a solda quebrada em um dos terminais do resistor à direita.

Detalhe da solda quebrada.

Os programadores costumam ser instalados junto a máquina e como qualquer equipamento eletrônico, as vibrações mecânicas afetam bastante os circuitos. Para garantir que não haveria mais problemas decorrentes de soldas frias, foi realizada a resolda de todos os componentes do programador.

O resultado final não poderia ser diferente, programador funcionando perfeitamente e com aspecto de novo, conforme podemos ver na primeira imagem desta postagem.

DICA IMPORTANTE: Sempre que for conectar ou desconectar o painel programador da caixa de comando, desligue e aguarde até o equipamento estar completamente desligado. Este programador é bastante sensível quando a sua conexão é realizada de forma incorreta.

Caso você tenha alguma dificuldade com este programador, entre em contato. Solicite um orçamento sem compromisso. Trabalhamos de forma transparente, realizando um serviço de qualidade e buscando sempre o melhor custo benefício para nossos clientes. Teremos prazer em lhe atender.

Visite nosso site, acompanhe nosso trabalho através do Blog e fique por dentro das novidades,produtos e serviços que a Romatec oferece.
